Style NO. :
隨著行業內對打標精細度的要求越來越高，普通的紅光定位已經無法滿足高精密元器件的定位及打標要求，PEDB-480 CCD自動定位激光打標機應運而生。
本機器在普通打標機的基礎上增加了500萬像素的同軸CCD相機，可以實現自動定位，且定位精度可高達0.02mm。特別適用于高精密儀器、芯片、電路板、金屬紐扣、電阻、小電容、鋼筆等不易通過人工定位的物品打標。或者應用于流水線上快速定位打標等行業。
1、相機自動定位，被打標物品傾斜度在±20°以內任意放置，相機都能自動識別并精準定位，并在電腦上顯示所有待打標區域的坐標。
2、不要求物品位置擺放精準，大大節省人工和時間成本。可增配傳送帶進行批量打標。
3、外型美觀，結構緊湊，占地面積小。
4、可增配旋轉裝置及外置紅光，實現旋轉打標。
5、打標幅面110mm×110mm，可滿足絕大部分精密器件的尺寸要求。
6、無任何耗材及易損件。
7、相機軟件支持win7 32位和64位電腦系統。
8、支持AI, BMP, DST, DWG, DXF, DXP, LAS, PLT等圖片格式。
1.適用材料：氧化鋁、鋁合金、深雕金屬、塑料以及其他敏感材料和PVC等。
2.適用行業：適用于高精密儀器、電子原件、通信通訊、金屬紐扣、器械、文具等行業的精細打標。
|
型號
|

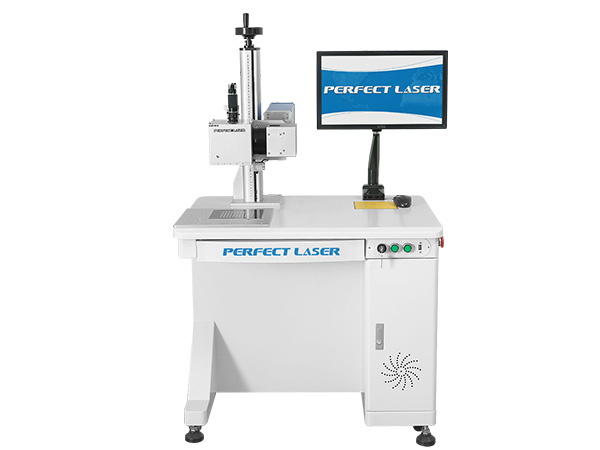

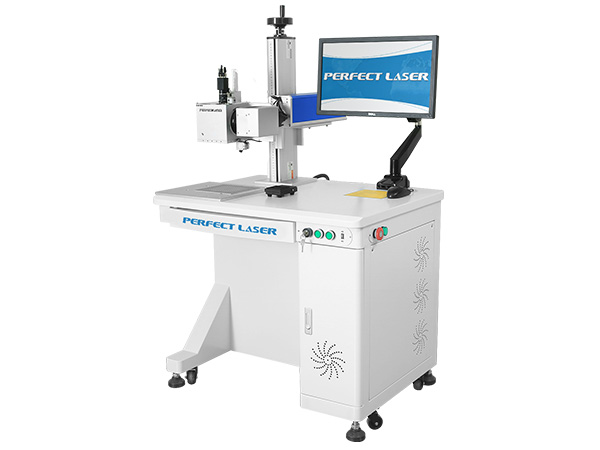

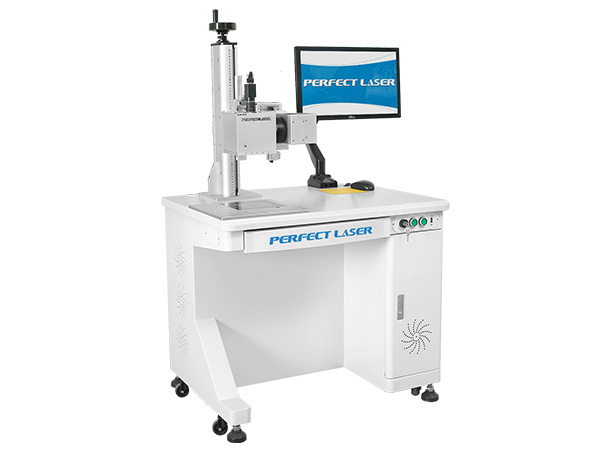

PEDB-480 CCD自動定位激光打標機
|
|
激光器種類
|
光纖激光器 (品牌：Mopa / Raycus / Max / IPG)
|
|
激光器功率
|
20w / 30w / 50w
|
|
打標幅面
|
110mm×110mm
|
|
相機像素
|
500萬
|
|
相機定位精度
|
0.02mm
|
|
打標物體放置要求
|
傾斜度±20°以內
|
|
相機軟件
|
7.2G
|
|
相機軟件環境
|
電腦系統適用Win7 32位/64位
|
|
加密狗
|
打標軟件和相機軟件各一個加密狗
|
|
支持圖形格式
|
AI, BMP, DST, DWG, DXF, DXP, LAS, PLT等
|
|
整機功率
|
500W
|
